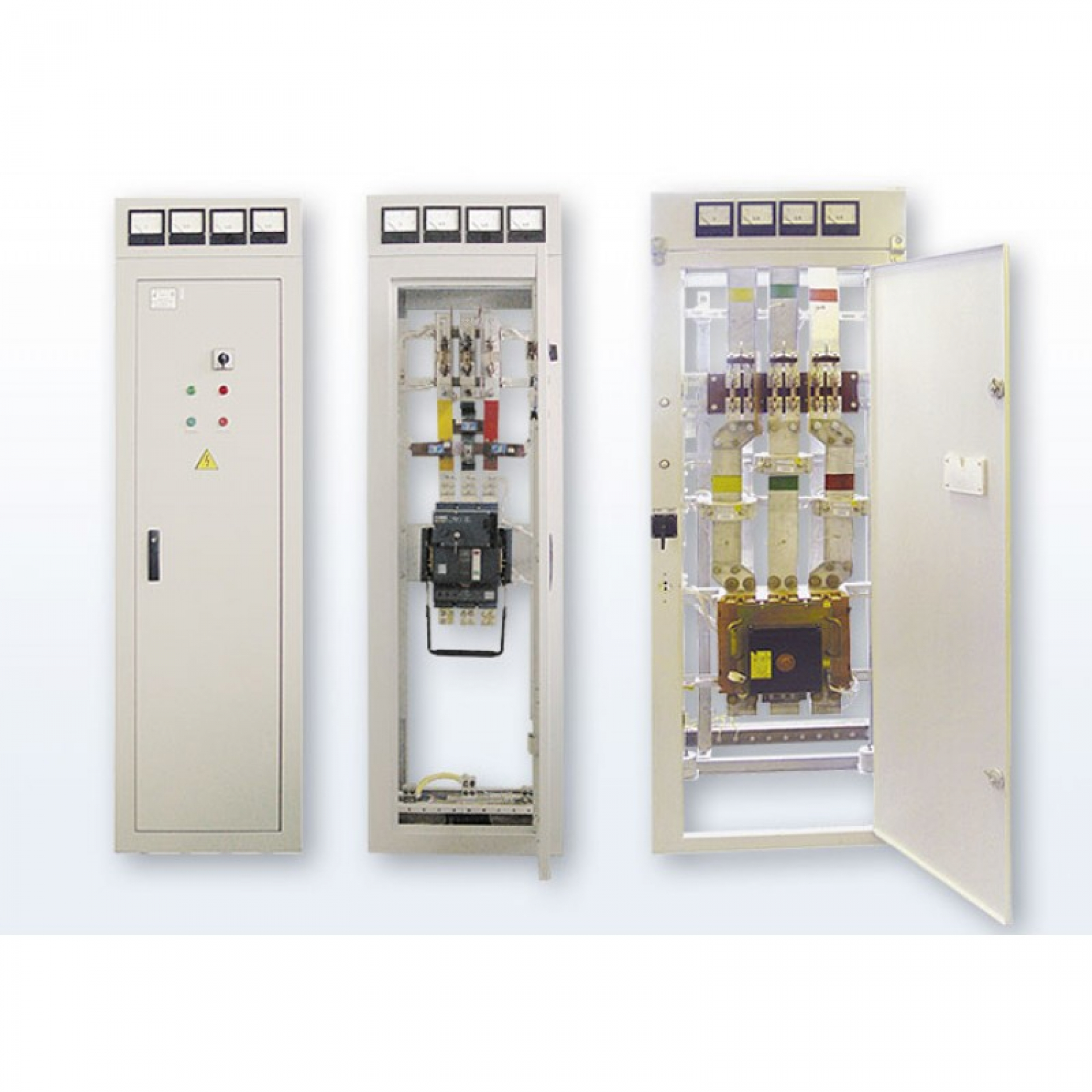

Щиты одностороннего обслуживания ЩО-70

Назначение

     Панели распределительных щитов ЩО-70 предназначены для комплектования распределительных устройств напряжением 220/380В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях, служащих для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. Панели подразделяются на вводные, линейные и секционные. Вводные панели предназначены для передачи электрической энергии от силового трансформатора на сборные шины к которым подключаются линейные и секционные панели. Линейные панели предназначены для передачи электрической энергии от сборных шин потребителю. Секционные панели предназначены для коммутации сборных шин.

Устройство

    Панели ЩО-70 поставляются с полностью смонтированной и отрегулированной аппаратурой первичных и вторичных электрических цепей. Также возможна поставка панелей собранных (подготовленных для сборки) в щит. При двухрядном расположении панелей в щите, сборные шины и шина нейтрали соединяются шинным мостом (габаритные размеры указываются при заказе). Собранные (подготовленные для сборки) в щит панели, комплектуются нулевой шиной, и сборными шинами.

Разновидности ЩО-70:

1.  Вводно-линейный панели ЩО-70 – принимают и распределяют электроэнергию, защищают от КЗ и перегрузок. Укомплектованы аппаратурой ввода и распределения электроэнергии, а также измерительными приборами.
2. Вводно-секционные панели Що-70 – имеют в комплекте вводные, линейные, секционные и торцевые панели одностороннего обслуживания. Устанавливаются в электропомещениях.
3.  Линейные панели ЩО-70 – металлическая конструкция, оснащенная с лицевой стороны защитной степенью до IP20. Так как конструкция с односторонним обслуживанием, то защита от пыли и влаги есть только с одной стороны.
4.  Вводные панели ЩО-70 – в комплекте имеют аппаратуру ввода и распределения электроэнергии и измерительные приборы. На вводе имеют рубильники на 600 А с предохранителем или на 1000 А без него.
5.  Панели диспетчерского управления наружным освещением – предусмотрены для управления и защиты линий освещения на улице. В комплекте имеют вводные, линейные, секционные и торцевые панели одностороннего обслуживания. Устанавливаются в электропомещениях.
6. Панель с устройствами АВР ЩО-70 – устанавливаются на 2-трансформаторных подстанциях с предусмотренным автоматическим включением резерва. Устанавливаются между вводной и секционной панелями ВРУ.
7. Секционные панели ЩО-70 – используются для деления вводов на секции в случае их нормального питания от отдельных трансформаторов или вводов. Необходимы для комплекции РУ на 2-трансформаторных подстанциях.
8. Торцевые панели ЩО-70 – закрывают распределительные панели с торцов. Имеют сборные шины сечением до 10*10 см, расположенные вверху РУ в горизонтальной плоскости и закрепленные на изоляторах.
9. Щитки учета ЩО-70 – имеют приборы учета и лампу накаливания для обогрева в зимний период. На коробе находится окошко для учета показаний. Устанавливаются на стену.
